Ремонт постели коленчатого вала дизельных двигателей
Ремонт постели коленчатого вала
Коленчатый вал — ключевой элемент двигателя, отвечающий за передачу крутящего момента. Он установлен в «постели коленвала» на коренных подшипниках и фиксируется бугелями. Во время работы кривошипно-шатунного механизма коренные опоры испытывают высокие нагрузки, что приводит к износу вкладышей и возможному их провороту. Масляное голодание двигателя также способствует износу.
Такие изменения называют эллипсностью — когда отверстие коренной опоры постепенно теряет круглую форму. Причины её возникновения:
- Постоянная нагрузка увеличивает трение, деформируются коренные крышки, страдает работа всего узла;
- Редкая эксплуатация двигателя снижает подачу масла, что также увеличивает трение;
- Перегрев двигателя первым делом повреждает болты и крышки опор, затем деформируется сама постель.
Все это приводит к смещению оси коренных опор и необходимости ремонта постели коленвала. Для восстановления правильной работы узла требуется устранить расхождения отверстий от номинальных значений до 0,02 мм.
Цель ремонта
Основная задача — вернуть точную геометрию и размеры отверстий. Часто применяется метод занижения высоты коренных крышек, создающий припуск для последующей обработки отверстий. Процедура включает расточку постели с последующим хонингованием поверхности.
Этапы ремонта
- Очистка постели от загрязнений;
- Промер диаметра коренных подшипников и проверка соосности постелей;

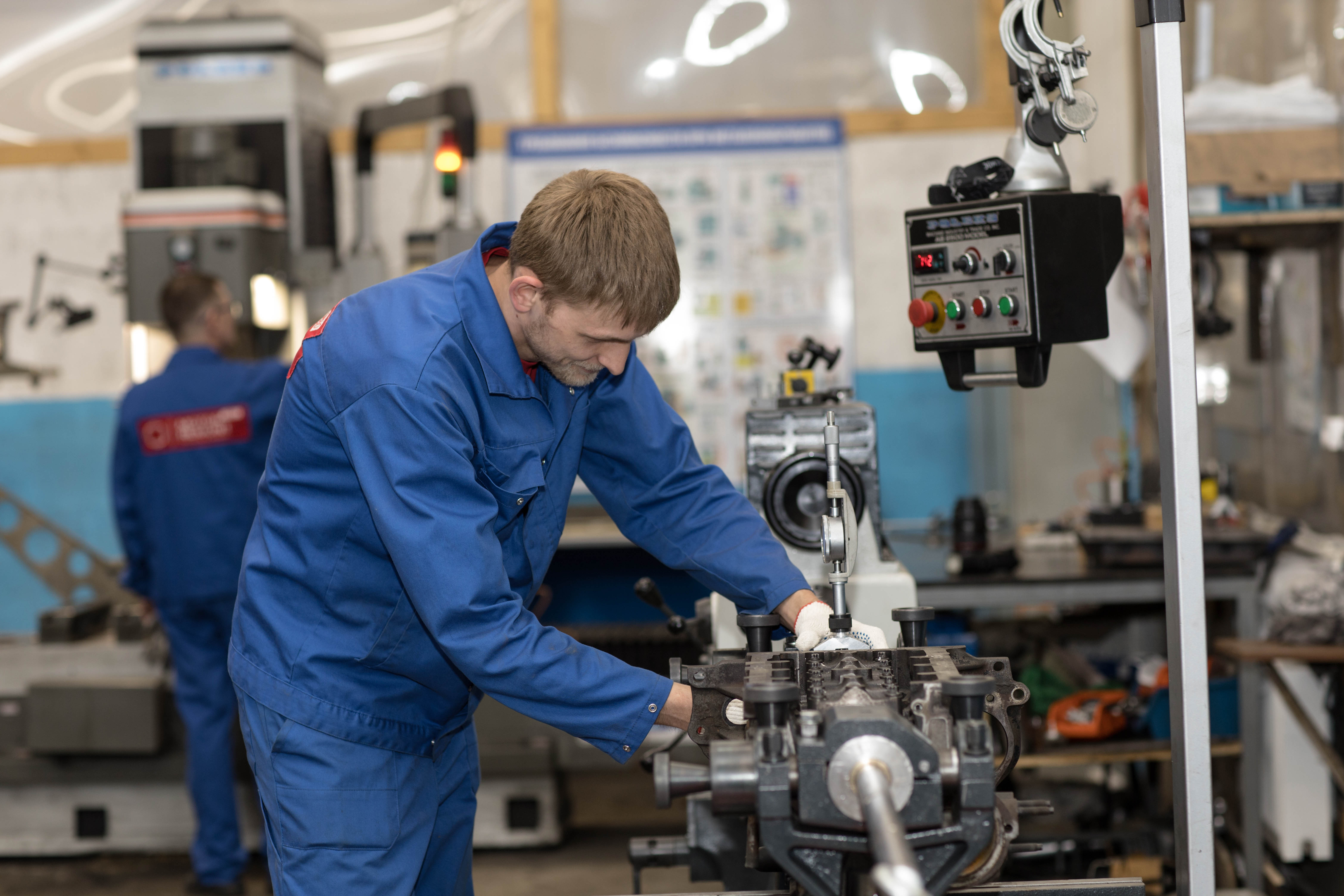

- Установка блока на горизонтально-расточной станок;

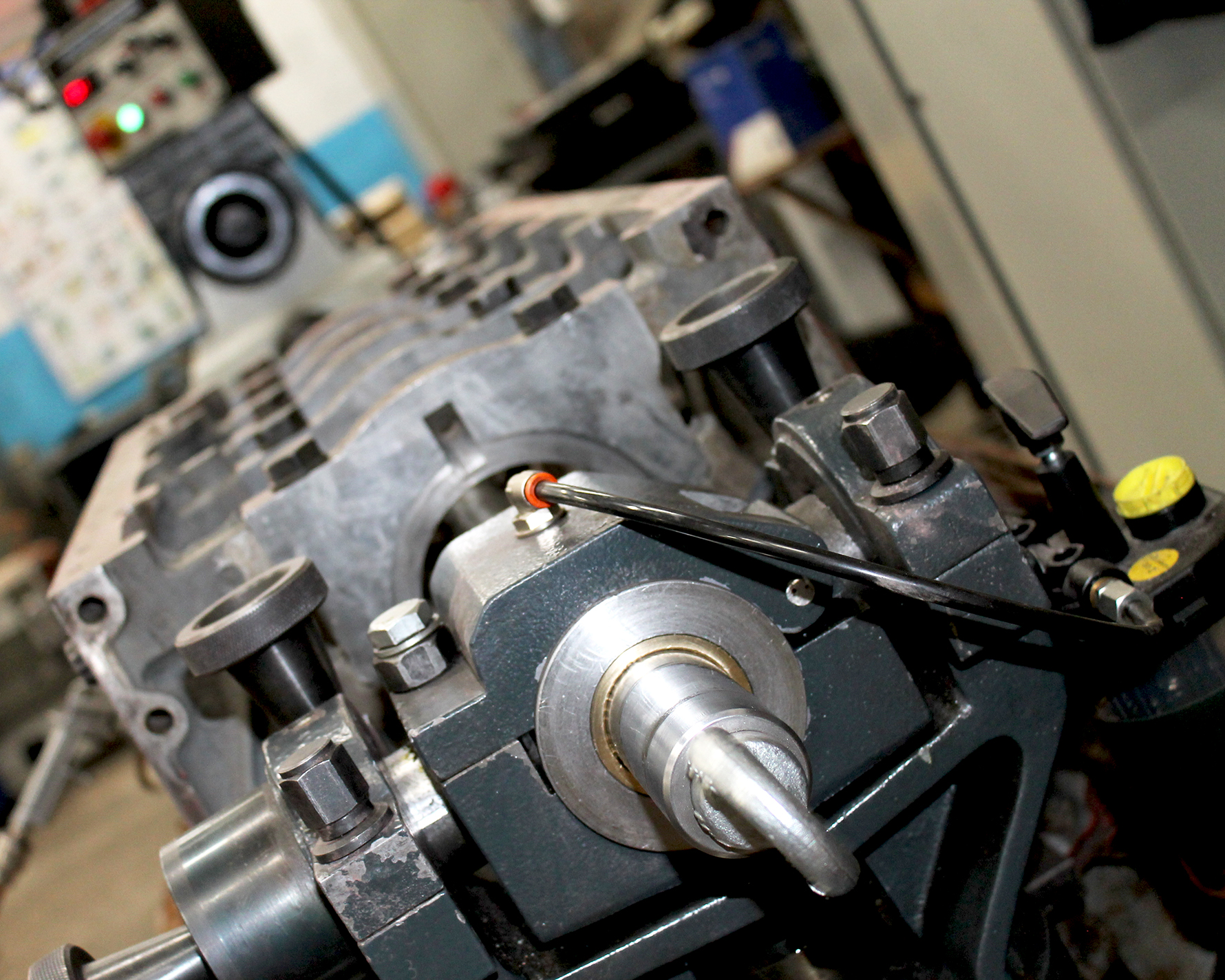

- Расточка постели коленвала;
- Хонингование поверхности.
Расточка выполняется на станке Poleks AB 2500, способном обрабатывать отверстия диаметром до 100 мм. При необходимости наращивание металла проводится методом газодинамического напыления на установке Димет-404. Хонингование обеспечивает нужную шероховатость опор, оптимальный режим смазки и продлевает срок службы постели.
Профессиональный ремонт постели коленчатого вала гарантирует восстановление точной геометрии, правильной работы двигателя и увеличивает ресурс узла после ремонта.
